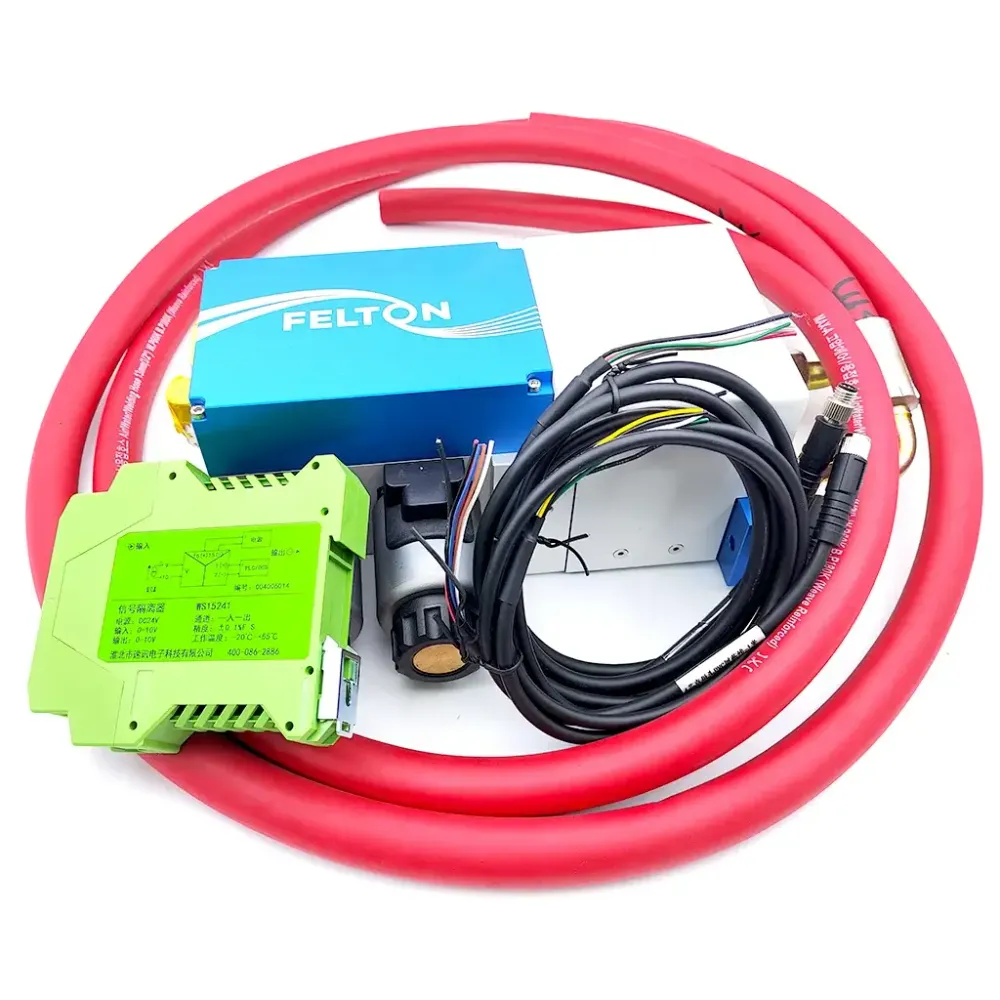

FELTON：FLTE4
Пропорционалният клапан с високо налягане от серия FLTE4 интегрира избор на вход за O₂, N₂ и Ar. Той използва усъвършенствана технология за управление с електромагнитно задвижване, позволяваща непрекъснато, прецизно и стабилно управление на изходното налягане. Диапазонът на изходното налягане е от 0.15 бара до 30 бара. Освен това използва аналогова комуникация (0-10V), което позволява лесна комуникация с хост компютър.
Пропорционалният клапан с високо налягане FLTE4 се състои от следните компоненти:
- Електроника за управление и комуникация: Използва се за прецизно, динамично регулиране на изходното газово налягане и за аналогова или цифрова комуникация с хост контролера.
- Входен модул: Оборудван с 3 входни соленоидни клапана за избор на различни газове.
- Електромагнитни задвижващи компоненти: Използват се за регулиране на изходното газово налягане.
Параметър：
HOERBIGER
Системата за управление на режещия газ от HOERBIGER обединява характеристиките, които са от решаващо значение за ориентираното към бъдещето лазерно рязане:
- Високо газово налягане Бързо, прецизно управление на газовото налягане –
- Висок дебит и ниско тегло на клапана
- Ниска консумация на енергия
Тези фактори изтласкват границите по отношение на скорост, прецизност и стабилност в процеса на рязане.

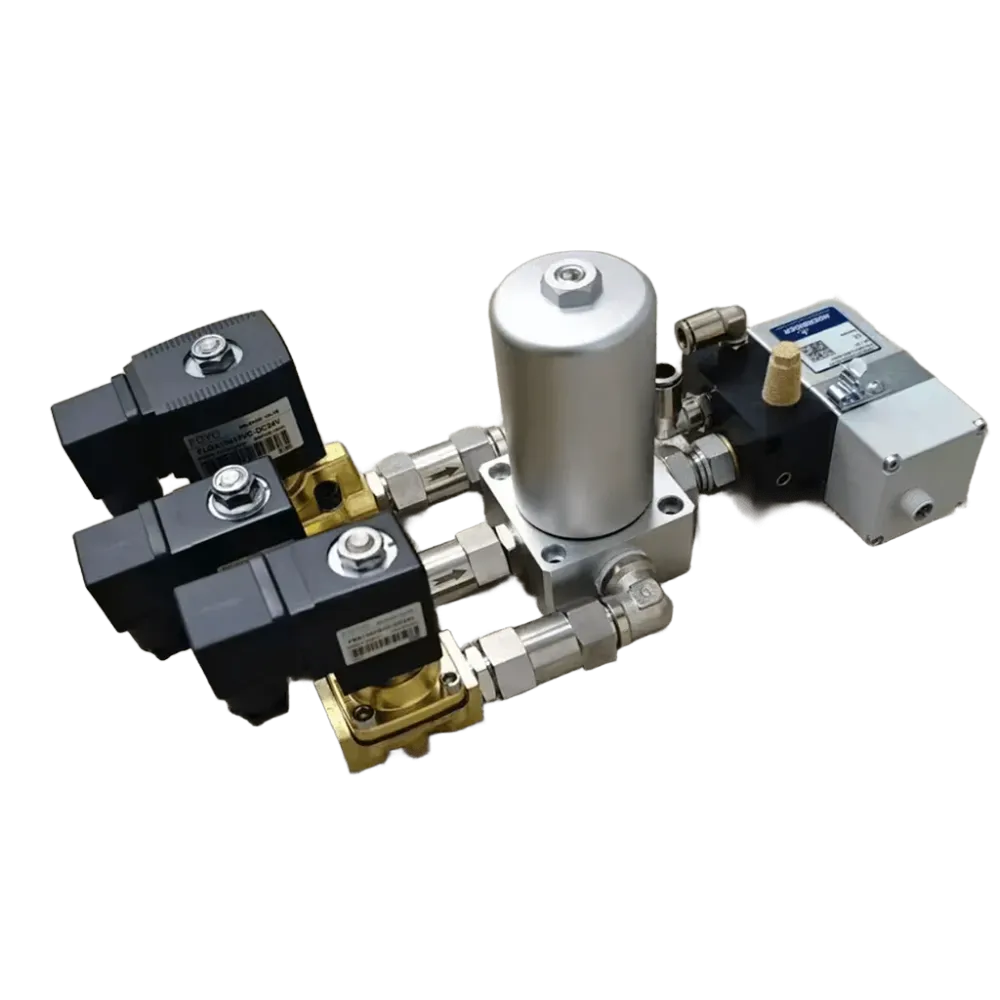

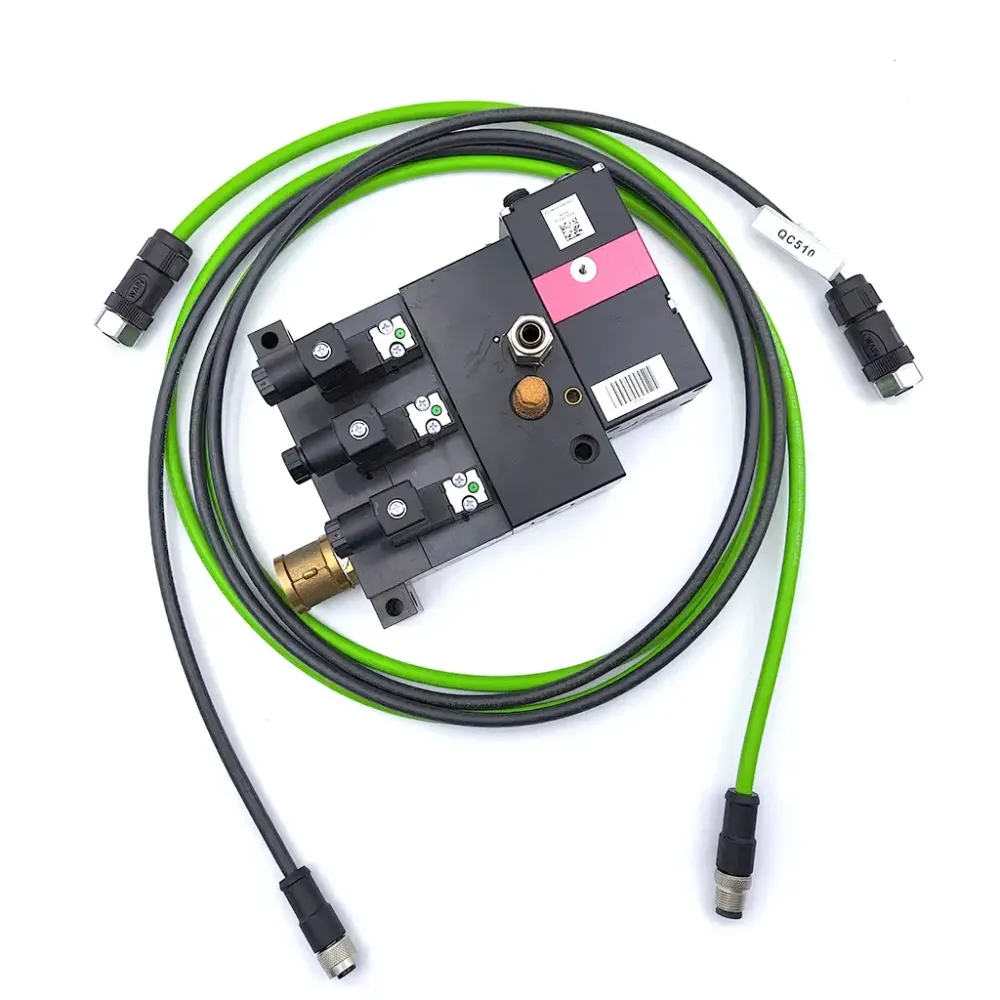

Клапан за контрол на налягането на газа с пилотни клапани:
- Максимална динамика
- Газонепроницаеми пилотни клапани
- Обратното налягане устойчиви селекторни клапани за газ (без обратни клапани)
- Бързи промени в налягането на газа (около 200 ms)
- Изключително стабилно управление на газа (± 0,03 бар)
- Цялата функция за режещ газ в едно устройство (0,4-28 бар)
- Компактен дизайн и ниско тегло
Параметър：

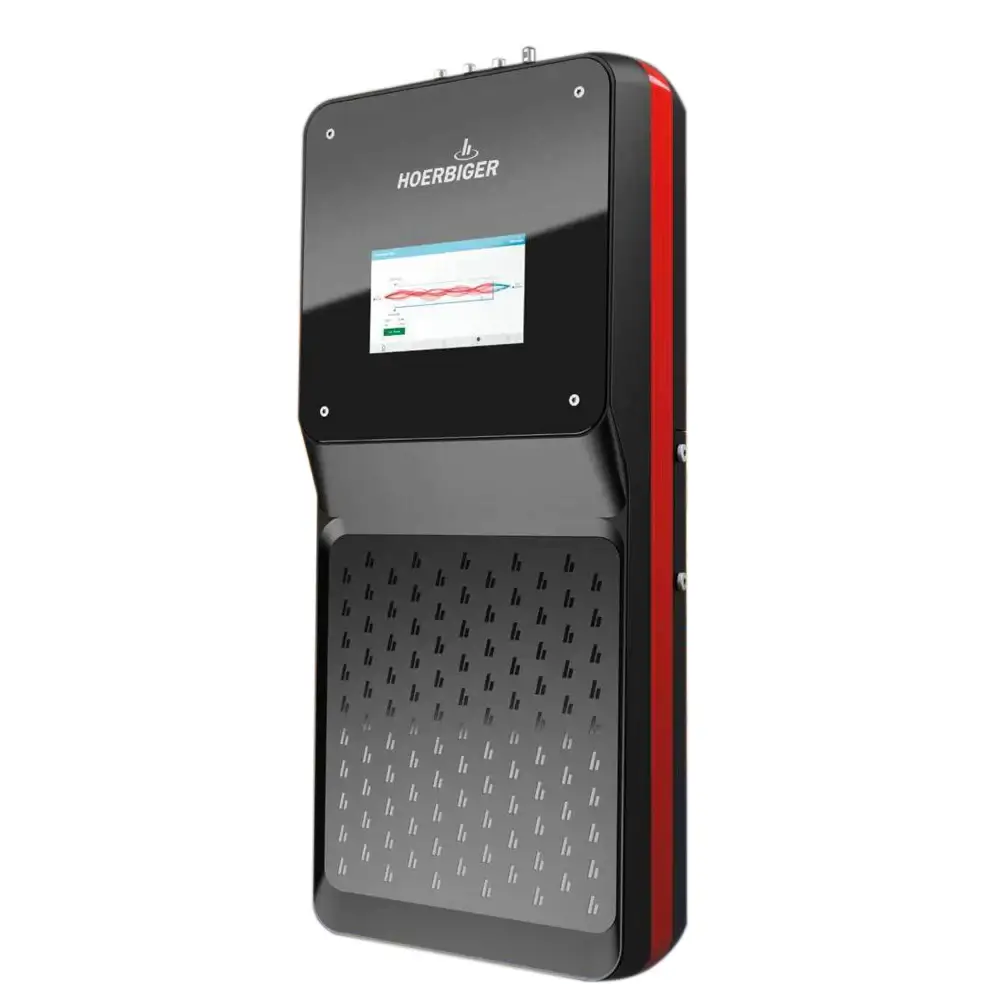

LasGAM – Пиезо-контролирана система за смесване на газове
Системата за смесване на лазерни газове HOERBIGER е система за смесване на газове в линия. Системата непрекъснато наблюдава и контролира потоците на азот и кислород. Реалното смесване се извършва в регулатора на налягането непосредствено преди режещата глава.
100% азот, 100% кислород и азот/кислород рязането се извършва чрез използване на на LasGAM.Таблица с параметри на приложението
|
МЕХАНИЧНИ ХАРАКТЕРИСТИКИ |
|
|
Дължина |
785 мм |
|
Ширина |
320 мм |
|
Височина |
150 мм |
|
Тегло |
20 кг |
|
ПНЕВМАТИЧНИ ВРЪЗКИ |
|
|
Вход за азот |
G 1/2″ |
|
40 бара МАКС |
|
|
Изход за азот |
G 1/2″ |
|
Вход за кислород |
G 3/8″ |
|
25 бара МАКС |
|
|
Изход за кислород |
G 1/2″ |
|
Вход за пилотен въздух |
G 1/8″ |
|
6 … 8 бара |
|
|
ЕЛЕКТРИЧЕСКИ ВРЪЗКИ |
|
|
Захранване |
24 V постоянен ток |
|
20W |
|
|
M12 A-кодирана 4-пинова женска |
|
|
Шинна връзка |
EtherCAT {IN & OUT) |
|
M12 D-кодирана 4-пинова женска |
|
|
ПРОИЗВОДИТЕЛНОСТ НА СМЕСВАНЕТО |
|
|
Регулируемо съотношение на кислород |
0 … 20 % в режим на смесване |
|
Повторяемост |
тип. ±0.007 % абс |
|
Точност на управлението |
тип. ±0.05 % абс |
|
Максимален дебит смесен газ |
2.500 л/мин (6 бар до 0 бар) |
|
Налягане смесен газ |
02 вход минус 1 бар |
|
РЕЖИМИ (100% АЗОТ, 100% КИСЛОРОД) |
|
|
Поток (Азот) |
Без ограничение |
|
Изходно налягане (Азот) |
Входно налягане азот |
|
Поток (Кислород) |
Без ограничение |
|
Изходно налягане (Кислород) |
Входно налягане кислород |
Услуги за поддръжка
- Онлайн поддръжка: Осигурява денонощна техническа поддръжка и отстраняване на проблеми, за да гарантира гладката работа на вашата лазерна машина за рязане за самостоятелно сглобяване.
- Закупуване на пакет: Тази помощна газова система за самостоятелно сглобяване идва предварително сглобена, така че няма да се налага да отделяте време и усилия за сглобяване, което намалява времевото натоварване на вашия DIY проект.
